Измельчитель для травы и листьев своими руками можно сделать из подручных материалов. Процесс не самый сложный, но требует внимания и следования проверенным алгоритмам.
Устройство и принцип действия измельчителя травы и листьев
Измельчитель травы и листьев — простое устройство, позволяющее быстро подготовить растительный корм для кур. Агрегат состоит из нескольких ключевых узлов:
- пластикового или стального корпуса;
- загрузочного бункера;
- ножей;
- выходного раструба.
Принцип работы устройства простой — траву и листья загружают в бункер, после чего запускают агрегат. Ножевая система в автоматическом режиме измельчает сырье, готовый растительный корм выходит наружу через специальное отверстие.

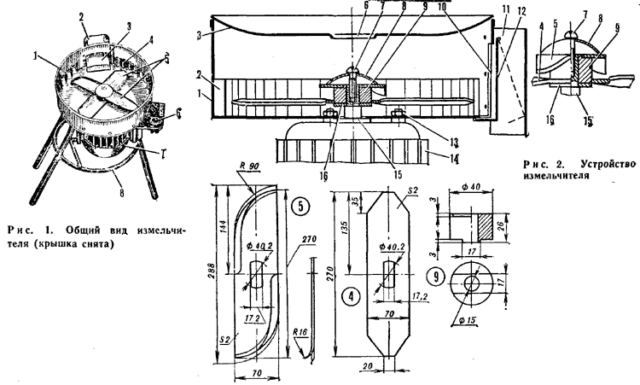

Чертежи, размеры и схемы измельчителей травы
Чтобы сделать простую траворезку своими руками, необходимо предварительно изучить популярные схемы и чертежи агрегата. Размеры устройства зависят от выбранной основы. Приемным баком может служить садовое ведро, бочка или старый газовый баллон. Высота дискового садового измельчителя своими руками для дачи обычно не превышает 1 м. Ширина конструкции составляет около 50-70 см.
Чертежи шредера для дерева своими руками и для травы с листьями показывают, что ножевую часть чаще всего делают крестообразной. Растительный корм в таком случае получается более мелким.
При составлении эскиза нужно определиться с требуемой мощностью мотора. Для измельчения мягкой травы, листьев и тонких веток подходят двигатели производительностью до 1500 Вт. Если использовать конструкцию предстоит также для нарезания веток, лучше поставить мотор на 3000-6000 Вт.
Из чего можно сделать измельчитель травы и листьев
Сделать самому садовый измельчитель веток и травы можно из самых разнообразных материалов. В любом случае, понадобится подготовить следующие элементы:
- вместительный бункер для сырья — ведро, бак от стиральной машины или другую емкость;
- электрический мотор с достаточными показателями мощности;
- раму — обычно ее делают из металлических уголков;
- провод питания с вилкой;
- ножевые элементы;
- емкость для травы и листьев.
Для работы потребуются некоторые инструменты. Рекомендуется заранее подготовить болгарку, дрель, отвертку, молоток и пассатижи, а также крепежи — болты и гайки.
Внимание! В покупных измельчителях ножи могут быть фрезерными и дисковыми. В самодельных конструкциях обычно ставят режущие элементы из ножовки.

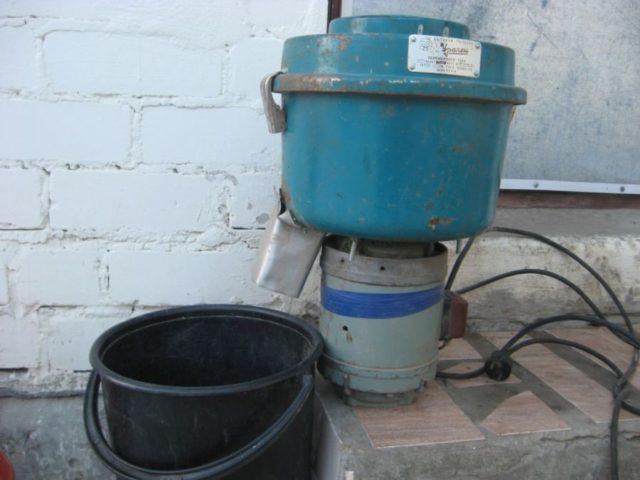

Как сделать траворезку из пылесоса своими руками в домашних условиях
Сделать измельчитель травы и сена своими руками можно на основе старого пылесоса. Отлично годятся советские агрегаты — они обладают верхним отверстием подходящего диаметра.
Алгоритм изготовления траворезки выглядит следующим образом:
- Корпус от пылесоса дорабатывают, проделывая в его нижней части отверстие для выхода измельченного сена и листьев. Также необходимо подготовить посадочные гнезда под болты М3, чтобы закрепить в нижней части установки мотор.
- Двигатель мощностью 180 Вт от старой стиральной машинки монтируют на вал. В качестве последнего можно использовать втулку, выточенную на токарном станке. В ее верхней части при помощи болгарки снимают грани, пока не получится квадрат — на него нужно будет надевать ножи.
- Из полотна пилы вырезают четыре одинаковые заготовки, в центре каждой проделывают по посадочному отверстию для вала. Режущие кромки заостряют при помощи точила, а потом усаживают ножи на втулку поближе к поверхности дна и фиксируют гайкой.
Раму для конструкции формируют из металлических уголков. Опору делают максимально прочной и устойчивой, рассчитанной на определенные вибрации устройства при работе.

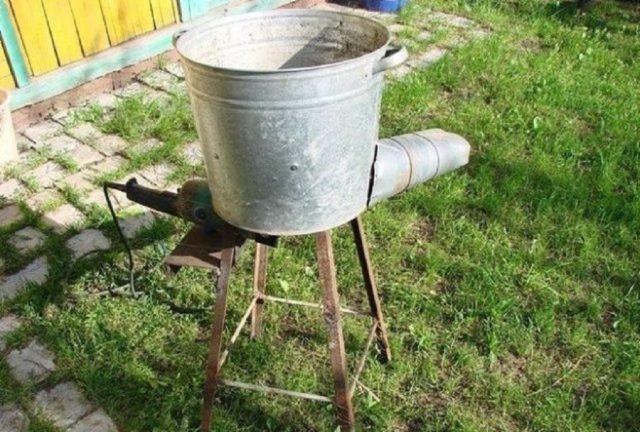

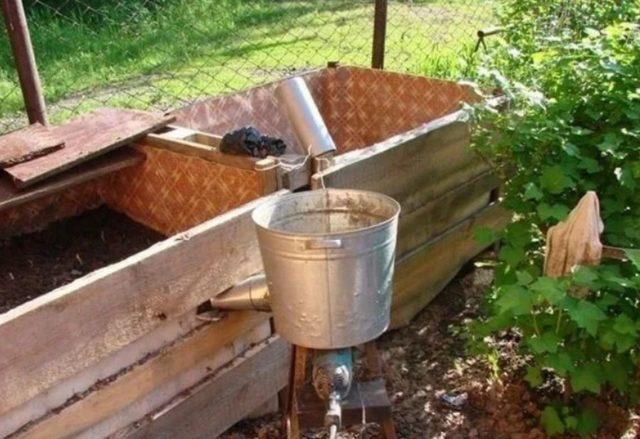

Как сделать траворезку из болгарки своими руками
Простой измельчитель сухой травы своими руками можно изготовить на основе болгарки. Алгоритм выглядит так:
- Болгаркой нарезают на куски стальные уголки, а потом сваривают из них опорную раму, похожую на стул.
- К верхней части прикрепляют полку из листового металла.
- На полученную подставку устанавливают болгарку, расположив ее валом вверх, и фиксируют хомутами.
- В металлической емкости, взятой в качестве бункера, прорезают отверстие 10х10 см в боковой части.
- Приваривают к дыре жестяной рукав, по которому будет передвигаться перемолотая трава вместе с листьями.
- Проделывают в емкости еще одно отверстие по центру.
- Устанавливают бункер на вал болгарки и фиксируют к металлической раме при помощи саморезов.
После этого остается поставить на УШМ диск или нож и провести пробный запуск устройства. Под выходным раструбом можно установить обычное пластиковое ведро, в которое будет поступать сырье.
Внимание! Мощность болгарки должна составлять около 3000 Вт, иначе измельчитель окажется довольно слабым.

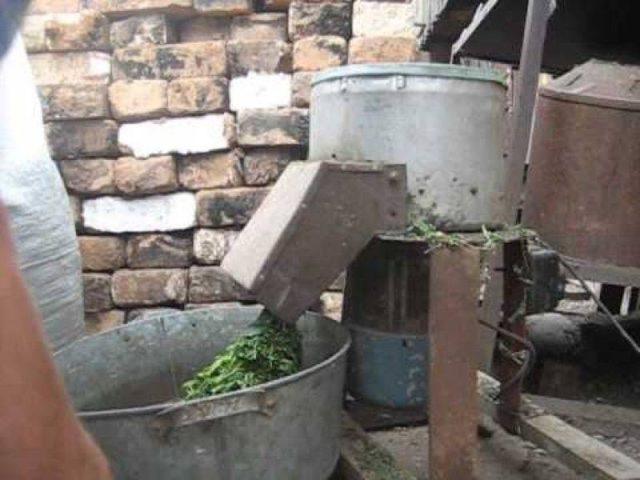

Как сделать садовый измельчитель из стиральной машины своими руками
Самодельная траворезка с двигателем от стиралки обладает простой конструкцией. Агрегат требует минимального усовершенствования своими руками. Схема создания измельчителя следующая:
- Корпус стиралки обрезают по высоте в соответствии с собственным удобством.
- Проделывают прямоугольное отверстие сбоку для отвода измельченной травы и листьев, а затем прикрепляют к дыре жестяной кожух.
- Устанавливают корпус на ножки из металлических уголков.
- На валу электродвигателя машинки подготавливают два отверстия, а потом насаживают втулку с резьбой и гнездами для ножей.
- Закрепляют двигатель под дном корпуса, фиксируя элемент при помощи длинных болтов с гайками.
- Внутри корпуса устанавливают на втулку ножи. Они должны быть расположены примерно вровень с отверстием для отвода травы или немного выше.
- Корпус скрепляют с подставкой при помощи болтов или сварки.
Использовать в качестве емкости для листьев и травы можно как бак стиральной машинки, так и обычное металлическое ведро.

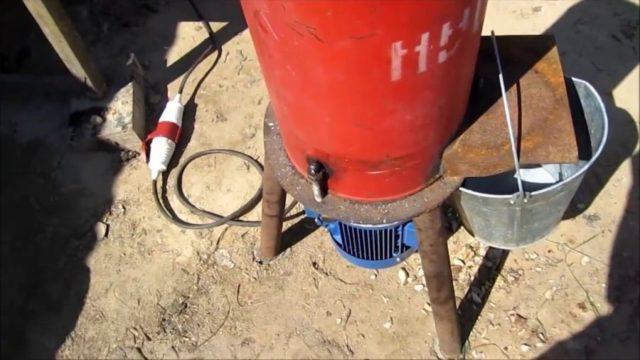

Как сделать садовый измельчитель из баллона своими руками
Соорудить электрический садовый самодельный измельчитель веток и листьев можно на основе газового баллона. Процесс сборки выглядит так:
- У пустого газового баллона срезают верхнюю часть и дно по заводскому шву.
- В нижней части приваривают три куска металлического прута по 15 см длиной.
- На боку баллона ближе к дну прорезают отверстие 10х20 см для выхода сырья и устанавливают на него кожух, собранный из жести. Деталь крепят сваркой или болтами.
- Из диска от циркулярной пилы выпиливают пару пластин и затачивают, а потом монтируют их на втулку, подходящую по диаметру к выбранному мотору.
- Внутри емкости устанавливают трубу для подачи сырья, край которой должен заканчиваться над ножами, и прикрепляют ее уголками.
- Из металлического профиля и листовой стали изготавливают каркас в виде стула, к плоской части последнего приваривают мотор.
- Закрепляют на основании баллон и запускают устройство в работу.
При включении самодельной ручной траворезки рекомендуется сначала позволить ей как следует разогнаться в холостом режиме и только после этого загружать листья. Сырье в бункер засыпают малыми порциями, чтобы сено не наматывалось на ножи.
Внимание! Перед сборкой измельчителя нужно точно удостовериться, что баллон не имеет остатков газа внутри. Перед распилом его стоит несколько раз тщательно промыть.

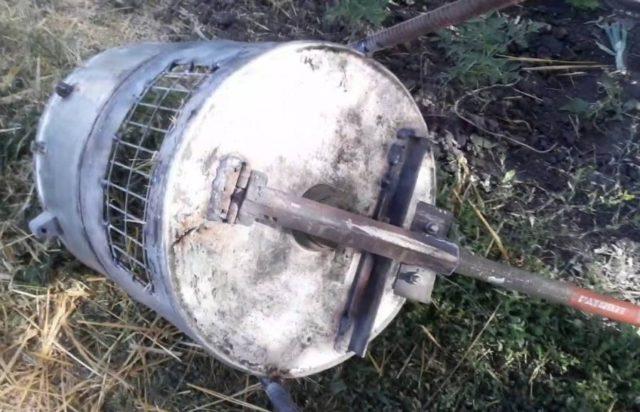

Садовый измельчитель из триммера
Для изготовления траворезки разрешается использовать электрический или бензиновый триммер с режущими насадками. Сделать устройство своими руками можно по такой схеме:
- На дне пластиковой или металлической емкости проделывают несколько отверстий — для креплений основания и для вала измельчителя.
- Вырезают круг из стальной сетки, по размерам соответствующий диаметру загрузочного бункера, и закрепляют его в нижней части конструкции.
- Из металлических профилей или штырей делают ножки и присоединяют их к баку сваркой или болтами.
- Триммер разбирают на составные части.
- Хомутами прикрепляют к основанию конструкции двигатель мотокосы, а также фиксируют штангу.
- Последнюю продевают через отверстие на дне бункера и устанавливают на ее конце режущую насадку.
Собранный агрегат подключают к сети, загружают в емкость небольшое количество травы и листьев и проверяют конструкцию в работе.
Измельчитель травы и листьев из дрели
Очень простую траворезку своими руками для подсобного хозяйства можно сделать на основе дрели. Алгоритм сборки выглядит так:
- По центру старого деревянного табурета просверливают отверстие 12 мм, с нижней стороны сиденья закрепляют подшипник 202 с корпусом.
- На основание устанавливают обычное ведро и крепят его саморезами.
- В посадочное гнездо подшипника помещают вал, а на него надевают стальной нож с односторонней заточкой.
- В нижней части конструкции при помощи быстрозажимного патрона к валу подсоединяют электрическую дрель.
Затем остается насыпать в ведро траву и листья, прикрыть бак крышкой и запустить устройство в работу. После нарезания сырья электроприбор выключают, а емкость вручную очищают от полученной мульчи.
Внимание! Измельчитель травы для кур своими руками из дрели подходит для использования в течение краткого времени, на большие нагрузки он не рассчитан.
Заключение
Измельчитель для травы и листьев своими руками упрощает приготовление мульчи и корма для птиц. Сделать садовый шредер можно несколькими способами, все они достаточно легкие и вполне доступны для начинающих.
