Плазморез: принцип работы, устройство, инструкция по эксплуатации

Плазморез работает с листовым металлом и упрощает создание самых разнообразных изделий — ворот, калиток, декоративных элементов, мангалов. Чтобы понять, стоит ли покупать устройство для мастерской, нужно изучить его особенности.

Стоит ли покупать плазморез

Использование плазмореза востребовано не всегда. Агрегат способен резать листовой металл толщиной до 3 см, облегчает работы в гараже и в собственной мастерской. При помощи устройства можно выполнять петли и скважины, раскраивать сталь полотнами, изготавливать калитки и мангалы.

Но для личного применения имеет смысл покупать только плазморез ручного типа. Он стоит достаточно дешево, прост в обращении и не занимает много места. А вот промышленный станок с электронным управлением приобретать не стоит. Такие модели востребованы на производстве, но в домашних условиях обрабатывать детали с габаритами 1-30 м обычно просто не нужно.

Внимание! При помощи плазмореза можно раскраивать сразу несколько металлических листов, уложенных друг на друга.

Что можно делать плазморезом

Плазменный резак применяют для решения самых разнообразных задач. В частности, он приносит пользу:

• при вырезании отверстий в листовом металле;
• при обработке кованых кромок;
• в процессе резки труб, профилей и полос;
• при изготовлении прямолинейных и фигурных деталей;
• при обработке металлического литья.

Плазморез позволяет выполнять все перечисленные задачи очень быстро и с высокой точностью.

Виды плазморезов

Плазморезы в торговых точках представлены в широком ассортименте. Чтобы работать устройством было удобно, перед покупкой стоит изучить основные разновидности.

По типу газа

Плазменный резак может работать на газе, который ионизируется в электрической дуге и создает непосредственный поток плазмы. Выделяют два типа устройств:

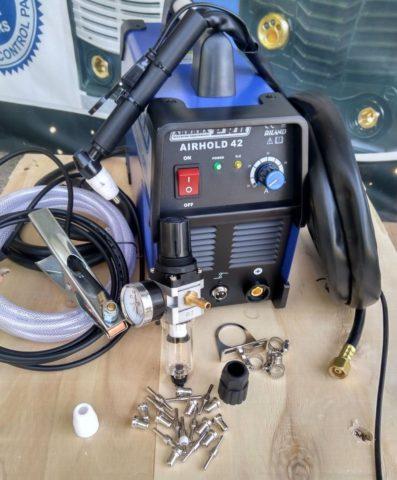

1. На сжатом воздухе. К этой разновидности относятся бытовые и полупрофессиональные плазморезы. Они отличаются невысокой ценой и доступным обслуживанием, просты в настройке.




2. На кислороде, азоте, аргоне и смесях. Такие агрегаты применяют в промышленном производстве. Плазморезы требуют более тонкой настройки, но могут работать быстрее и точнее.




Резаки на сжатом воздухе лучше подходят для домашнего применения, поскольку стоят дешевле.

По типу резки

Плазморезы делят на ручные и автоматические модели. Какой агрегат выбрать — зависит от того, где именно предстоит с ним работать:

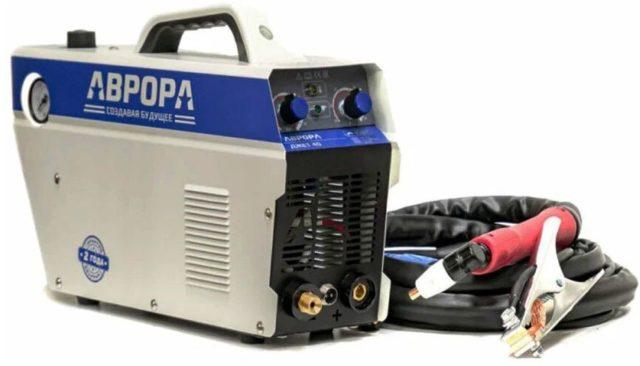

1. Ручные. Приспособления подходят для реза металла 1-30 мм. Работать ручным плазморезом удобно в гараже или собственной мастерской.

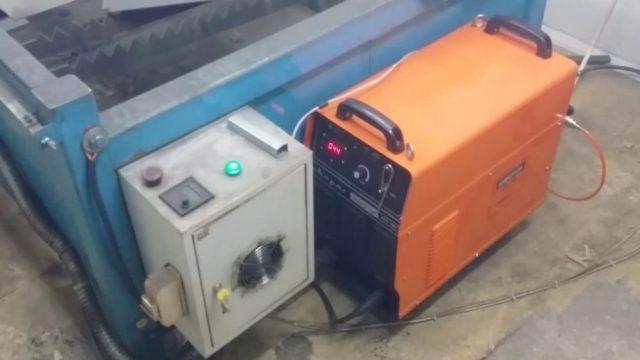

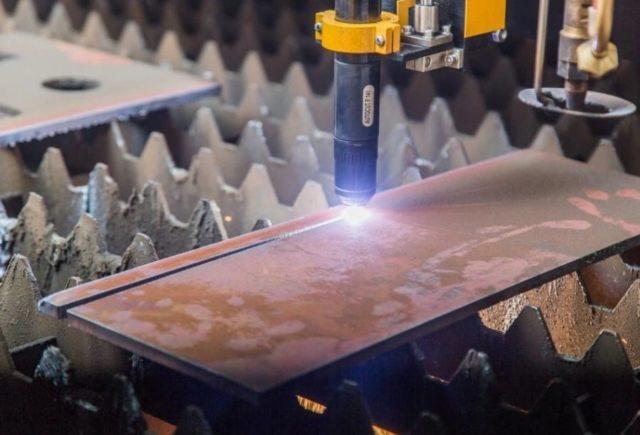

2. Автоматические. Плазморезы такого типа оснащены кронштейнами, при помощи которых перемещаются режущие головки. Управление обычно происходит путем сложной электронной настройки.




Автоматические агрегаты не только дорого стоят и требуют профессиональных знаний, но и занимают много места. Работать ими дома или в гараже слишком неудобно.

По типу поджига дуги

Принято выделять три разновидности плазморезов по типу поджига электродуги:

1. Контактные. Такие модели самые простые — чтобы начать работать, необходимо коснуться соплом устройства металлического изделия.




2. Высокочастотные. Такие резаки начинают работать при поднесении наконечника к материалу. Дуга возникает за счет высокочастотного импульса между анодом и катодом, установленными в сопле.




3. Пневматические. Такие приборы не требуют касания изделия и образуют дугу при подаче газа в систему.




В домашних условиях лучше всего работать ручным плазморезом или пневматическим устройством. Высокочастотные модели имеют много достоинств, но слишком дорого стоят.

Плюсы и минусы

Принцип работы плазмореза по металлу наделяет агрегат множеством преимуществ. Среди них:

• быстрый рез — устройством можно обрабатывать детали на скорости около 1000 мм в минуту;
• точечное воздействие — агрегат не нагревает поверхность металла вокруг контактного участка и не деформирует материал;
• безопасность — поскольку заготовка не раскаляется, удерживать ее можно руками в плотных перчатках;
• качественный рез — устройство не оставляет после себя потеков на обратной стороне металлического листа, кромка получается очень ровной и гладкой.

Плазменный агрегат может выполнить сквозной прожиг в стальной заготовке толщиной 15 мм всего за две секунды.

При многочисленных достоинствах у оборудования есть определенные минусы. К ним относят:

• невозможность нагрева металла для последующего сгибания;
• малую максимальную толщину реза;
• высокую стоимость;
• необходимость приобретения газовых баллонов.

Кроме того, работать с приспособлением нужно, удерживая горелку под углом 90 градусов относительно поверхности. Косые фаски способны выполнять только дорогостоящие профессиональные модели.

Как устроен плазморез

Устройство плазмореза по металлу достаточно простое. Инструмент состоит из нескольких ключевых узлов.

Источник электропитания

Источником питания для приспособления могут служить:

• трансформатор — его применение позволяет работать с толстыми заготовками, хотя КПД будет невысоким;

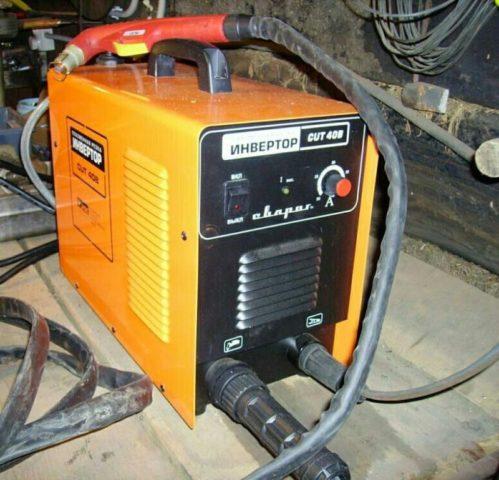

• инвертор — устройство обеспечивает стабильное горение дуги, дешево стоит и отличается небольшой массой.

Видео о работе ручным плазморезом советуют приобретать именно модели с инвертором. Они не подходят для толстых заготовок и сложных задач. Зато ими удобно работать в труднодоступных местах.

Плазмотрон

Плазмотроном называют непосредственно плазменный резак. Самый важный узел агрегата состоит из следующих деталей:

• сопло;
• электрод;
• колпачок;
• охладитель.

При покупке плазмореза необходимо обращать внимание на характеристики плазмотрона. Они должны отвечать конкретным задачам. Первоочередное значение имеет максимальная сила тока, с которой способен работать элемент.

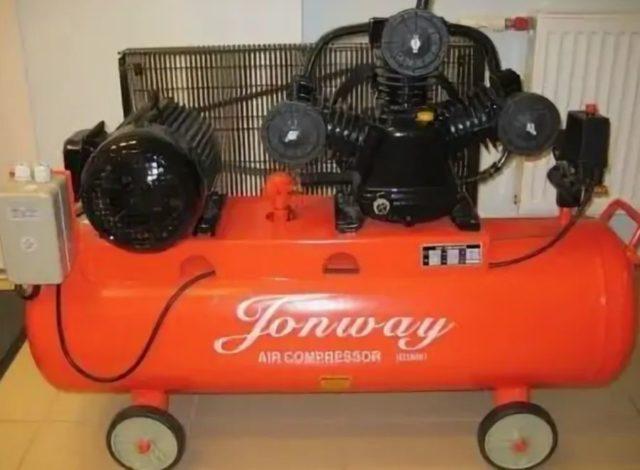

Компрессор

Данный элемент отвечает за подачу воздуха при работе плазменного резака. При использовании агрегата важно подключать к нему исправный компрессор с подходящими эксплуатационными характеристиками.

Если элемент не сможет обеспечить расположение катодного пятна по центру электрода, плазменная дуга получится нестабильной. Заготовка будет испорчена, а в худшем случае выйдет из строя сам резак.

Принцип действия плазмореза

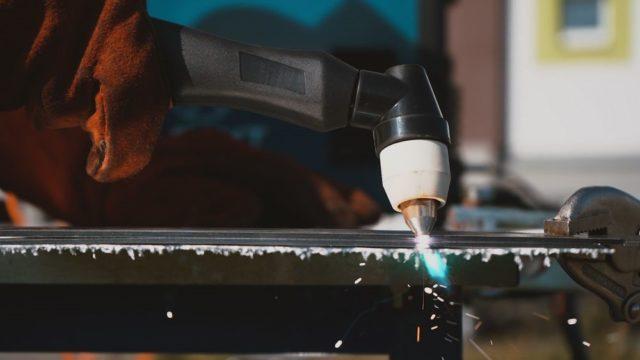

Принцип работы ручного плазмореза выглядит следующим образом:

1. При включении агрегата в работу на катод и анод в сопле подается напряжение. Между элементами возникает электрическая дуга.
2. От компрессора к соплу поступает сжатый воздух или газ.
3. При прохождении через электрическую дугу воздух ионизируется и превращается в плазму.
4. Оператор подносит горелку к металлической заготовке, и происходит замыкание дуги на материале.

После этого сварщику остается только вести сопло по намеченной линии. По окончании работы нужно убрать агрегат от изделия. Режущая дуга погаснет сразу, дежурная внутри сопла — после отпускания кнопки.

Внимание! Разные модели плазменных резаков способны работать от сети 220 или 380 В.

Настройка плазмореза к работе

Чтобы ровно резать плазморезом, перед применением его необходимо настроить, или выставить нужную силу тока. Для разных материалов толщиной 1 мм оптимальные значения будут следующими:

• для цветных металлов и сплавов — 6 А;
• для чугуна и стали — 4 А.

Перед запуском резака в работу необходимо выяснить точную толщину материала и умножить на нее базовый показатель.

При использовании приспособления важно подобрать оптимальную скорость ведения горелки. Рассчитать ее заранее довольно сложно. Обычно нужный показатель подбирают уже в процессе. Горелка должна двигаться с такой скоростью, чтобы с обратной стороны металла были видны искры.

Как правильно пользоваться плазморезом

Чтобы правильно резать ручным плазморезом, необходимо придерживаться установленного алгоритма. Порядок работы выглядит так:

1. Резак перед запуском продувают газом в течение 30 секунд, нажав и отпустив кнопку поджига.
2. Агрегат подносят к пробной заготовке и делают несколько надрезов при высоких значениях тока.
3. При необходимости уменьшают показатель до оптимальных параметров.
4. Подносят устройство к металлу и выполняют разрез по нанесенной разметке.
5. По окончании работ выключают агрегат и откладывают его в сторону, на горелку при этом еще какое-то время будет подаваться воздух для охлаждения.

Плазморез считается относительно безопасным устройством. Однако при его использовании нужно применять специальную защитную маску и перчатки. Это поможет избежать ожогов и повреждения глаз от летящих искр или ослепляющей дуги.

Внимание! В первый раз работать с устройством необходимо на пробной заготовке. Это позволит приобрести минимальный опыт.

Заключение

Плазморез работает с листовым металлом толщиной примерно до 3 см. Конкретные показатели зависят от класса инструмента. В личной мастерской агрегат может оказаться полезен, если нужно часто резать металл в больших объемах.
