Виброплита с электродвигателем своими руками — полезное приспособление для ремонта. Сделать ее достаточно просто, если ознакомиться с проверенными инструкциями.
Устройство и принцип действия виброплит

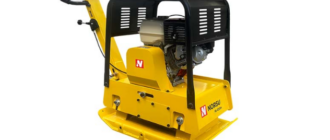

При проведении строительных и ремонтных работ часто возникает необходимость трамбовки и разравнивания сыпучих материалов — песка, грунта, гравия. Для решения стоящей задачи используют виброплиту. Вне зависимости от модели состоит она из нескольких элементов:
- рамы;
- стальной или чугунной плиты;
- вибрационной установки;
- двигателя, приводящего в действие всю конструкцию.
Принцип работы у техники очень простой. Мотор при включении через ременную передачу и муфту запускает вибратор, а тот передает энергию на плиту, расположенную в подножии установки. Частые колебательные движения переходят в грунт, и сыпучие частицы придвигаются максимально плотно друг к другу.
Описание, чертежи и размеры виброплит и бензиновым и электрическим двигателем
Собрать виброплиту с двигателем электрического или бензинового типа можно своими руками. Установка довольно проста по конструкции и требует доступных расходных материалов.
Размеры агрегата подбираются индивидуально, в зависимости от целей. Обычно делают установки с основанием не больше 1 х 1 м. Такая виброплита для бетона своими руками получается достаточно широкой, но не слишком громоздкой и хорошо взаимодействует с двигателем средней мощности. Толщина стального листа должна составлять около 8 мм.
Чертежи и фото виброплиты своими руками показывают, как должны располагаться основные элементы агрегата. Основание всегда находится в нижней части, поверх него устанавливают двигательную часть. Рама и рукоять облегчают оператору управление устройством.
Как сделать электрическую виброплиту из мотоблока своими руками
Самый простой способ сделать виброплиту своими руками предлагает использовать старый мотоблок. Устройство оснащено двигателем внутреннего сгорания с оптимальными характеристиками, подходящими для самодельной конструкции.
Изготовление виброплиты своими руками выглядит так:
- стальной лист около 1 х 1 м надрезают по краям и загибают их вверх молотком, чтобы при работе плита не погружалась в грунт;
- параллельно загнутым сторонам приваривают швеллеры, примерно в 10 см от центральной линии заготовки;
- устанавливают на них самодельный или заводской вибратор;
- в задней части плиты при помощи металлических уголков и амортизаторов закрепляют площадку для двигателя мотоблока;
- при помощи гаек и шайб устанавливают на ней мотор и ремнем, наброшенным на шкивы, соединяют его с вибратором;
- прикрепляют к задней площадке длинную ручку для управления агрегатом.
Средняя масса самодельной виброплиты с двигателем от мотоблока составляет около 60 кг. Если требуется более тяжелая конструкция, можно дополнительно наварить на нее металлические листы или арматуру.
Как сделать самодельную виброплиту с двигателем от стиральной машинки
Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.
Видео, как сделать виброплиту своими руками, показывает стандартную схему сборки:
- металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
- швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
- мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
- после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.
Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.
Мощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.
Как самому сделать виброплиту с бензиновым двигателем для уплотнения грунта
Сделать виброплиту для укладки тротуарной плитки или гравия на даче можно не только с электрическим, но и с бензиновым двигателем. Последний дает возможность выполнять работы практически в любом месте, поскольку не требует подключения к розетке.
Для изготовления агрегата понадобятся стандартные комплектующие:
- металлический лист с толщиной 8 мм и размерами около 1 х 1 м;
- два швеллера;
- несколько болтов М12;
- обрезок металлической трубы для рукояти;
- амортизаторы, их можно взять от автомобильного двигателя;
- колеса для упрощения передвижения конструкции;
- бензиновый двигатель, мощность должна составлять около 1,5-2 кВт, больших показателей обычно не требуется.
Собирают конструкцию следующим образом:
- вырезают болгаркой основание подходящих размеров — компактное 60х40 см или более габаритное;
- загибают плиту вверх по краям, чтобы она не цеплялась за грунт при работе и не увязала в нем, а швы от надрезов заваривают;
- в верхней части сварочным аппаратом устанавливают два швеллера в единой плоскости и просверливают в них отверстия для крепления двигателя;
- ставят бензиновый мотор в подготовленные гнезда с использованием амортизационных резиновых подушек;
- прикрепляют к основанию проушины и монтируют к ним рукоять, также не забыв обеспечить погашение вибрации;
- устанавливают на плиту отдельно ротор с эксцентриком и шкивом, который должен располагаться строго соосно шкиву двигателя;
- накидывают натяжной ремень, который будет передавать энергию от мотора.
Готовую виброплиту запускают и проверяют на работоспособность, а затем при необходимости исправляют обнаруженные неполадки.
Заключение
Виброплита с электродвигателем своими руками — простой агрегат. Для его изготовления достаточно наличия небольшого мотора и стального листа, а также болгарки и крепежных элементов.
